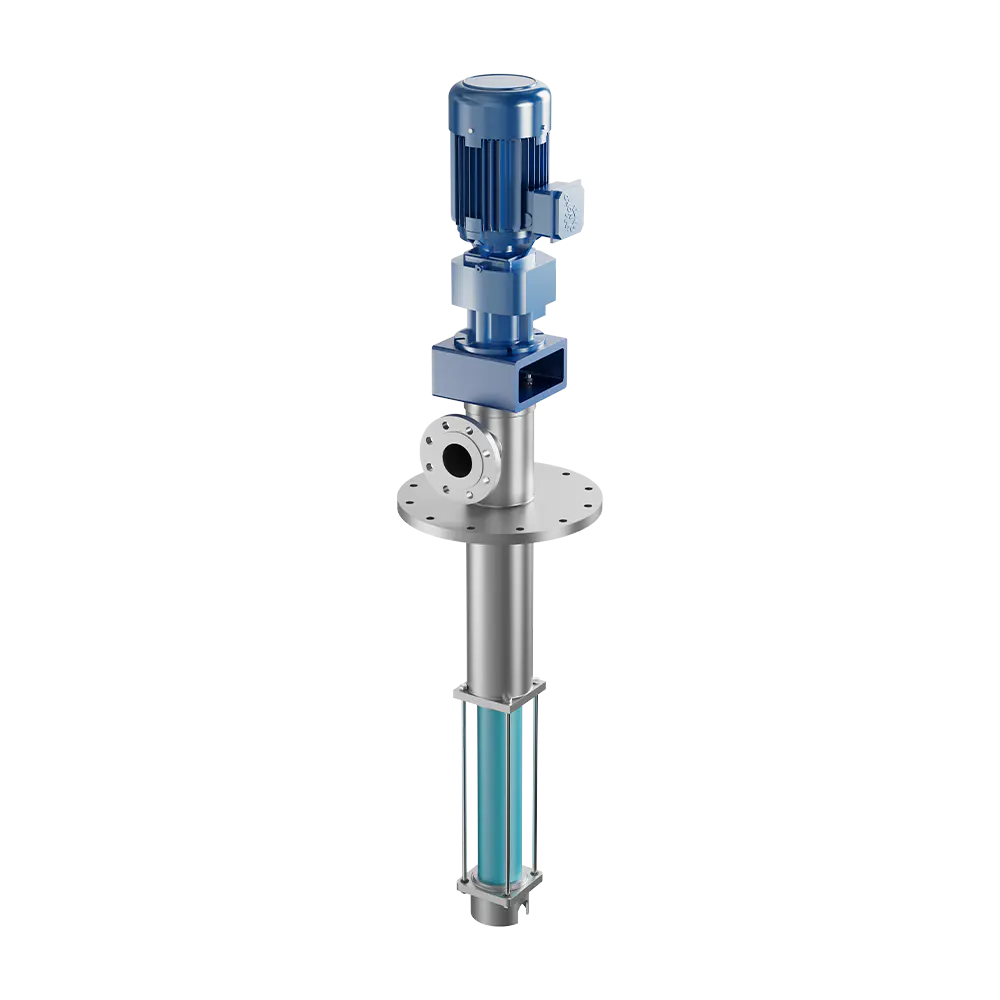

المضخة الحلزونية التقدمية العمودية

المضخات اللولبية هي عائلة من المضخات الدوارة ذات الإزاحة الإيجابية التي تستخدم واحدًا أو أكثر من الدوارات الملولبة (البراغي) التي تدور داخل مبيت ثابت لتحريك السوائل. بدلاً من الاعتماد على المكرهات أو التروس عالية السرعة، فإنها تحبس السائل في التجاويف بين خيوط البراغي والغلاف، ثم تدفعه بسلاسة إلى الأمام أثناء دوران البراغي. وهذا يمنحها قدرة ممتازة على التحضير الذاتي، ونبضًا منخفضًا، والقدرة على التعامل مع مجموعة واسعة من اللزوجة. بناءً على عدد البراغي، يتم تقسيمها عمومًا إلى مضخات ذات برغي واحد، ومضخات ذات برغيين، ومضخات ذات ثلاثة براغي، ولكل منها خصائص مميزة تناسب الاحتياجات الصناعية المختلفة. تتكون المضخة اللولبية المفردة، والمعروفة أيضًا باسم مضخة التجويف التدريجي، من دوار معدني يدور داخل الجزء الثابت المطاطي. يشكل الجزء الدوار والجزء الثابت سلسلة من التجاويف المغلقة التي تحرك السائل محوريًا بحركة لطيفة وخالية من النبضات تقريبًا. يعمل بسرعات منخفضة إلى متوسطة ويوفر معدلات تدفق متواضعة، ويتعامل عادةً مع ضغوط تصل إلى 20-30 بار (مع تصميمات خاصة ترتفع). وتكمن نقاط قوتها الرئيسية في التعامل مع السوائل الصعبة: المواد شديدة اللزوجة مثل الحمأة والعجين، أو الملاط الكاشط، أو المنتجات الحساسة للقص مثل معاجين الطعام والدهانات. نظرًا لأن التجاويف يمكنها تمرير المواد الصلبة والألياف الصغيرة دون انسداد، فهي خيار جيد لمحطات معالجة مياه الصرف الصحي، وأنظمة الجرعات الكيميائية، وتجهيز الأغذية (هريس الفاكهة، والشوكولاتة، واللحوم المفرومة)، ومخلفات التعدين، ونقل طين حقول النفط. كما أن بساطة المضخة تجعل صيانتها سهلة، حتى في البيئات القذرة. تتميز المضخة ذات المسمار المزدوج بمسمارين متشابكين يدوران في اتجاهين متعاكسين (أو في نفس الاتجاه في بعض التصميمات) داخل غلاف ذو خلوص محكم. تدفع البراغي السائل على طول المحور، مما يوفر معدلات تدفق وضغوط متوسطة إلى عالية تصل إلى 50–80 بار، على نطاق واسع من السرعة. ما يميزها هو تنوعها: فهي قادرة على ضخ السوائل الرقيقة غير القابلة للتشحيم مثل الماء أو المذيبات، فضلاً عن النفط الخام الثقيل أو الدبس، لأن المحامل يمكن تشحيمها بشكل منفصل. كما أنها تتعامل مع مخاليط الغاز والسائل بنبضات أقل من مضخات التروس. وهذا يجعلها تحظى بشعبية كبيرة في تعزيز خطوط أنابيب النفط والغاز، ونقل المواد الخام للمصافي، وضخ البضائع على متن السفن، ونقل مواد التشحيم الصناعية أو الزيوت الصالحة للأكل. إن تصميمها القوي وقدرتها على الجفاف لفترات قصيرة (مع التصميم المناسب) يزيدان من موثوقيتها في طلب الخدمات المستمرة. تستخدم المضخة ثلاثية البراغي ثلاثة براغي - برغي رئيسي يعمل بالطاقة وبرغيين خاملين - تتشابك معًا لتشكل خط إغلاق مستمر. ينتج هذا التصميم تدفقًا ثابتًا ومنخفض الضوضاء وخاليًا من الاهتزازات بشكل ملحوظ، حتى عند سرعات الدوران العالية. ويحقق كفاءة حجمية عالية ويمكنه توليد ضغوط عالية جدًا، غالبًا من 100 بار إلى 200 بار أو أكثر. ومع ذلك، فهو يعمل بشكل أفضل مع سوائل التشحيم النظيفة، حيث تعتمد البراغي على السائل نفسه للتشحيم والتبريد الداخلي. إن أدائها المتميز من حيث استقرار الضغط والتشغيل الهادئ يجعلها الخيار المفضل لوحدات الطاقة الهيدروليكية، وأنظمة حقن الوقود، ودوائر تشحيم التوربينات، وإمدادات وقود المحركات البحرية، ونقل الزيت الصناعي عالي‑ الضغط. بفضل الأجزاء المتحركة البسيطة ومقاومة التآكل الممتازة، توفر هذه المضخات عمر خدمة طويل وصيانة منخفضة عند استخدامها ضمن تطبيقات السوائل النظيفة المقصودة. الأنواع الثلاثة المذكورة أعلاه هي الأكثر شيوعا. بالإضافة إلى ذلك، هناك أيضًا مضخات متعددة البراغي (مثل التصميمات ذات الأربعة براغي والخمسة براغي) تستخدم في تطبيقات خاصة عالية الضغط وعالية السعة. باختصار، يعتمد اختيار المضخة اللولبية المناسبة على لزوجة السائل وسعته ومحتواه الصلب والضغط المطلوب. تتميز المضخات ذات المسمار الواحد بقدرتها على تحمل الوسائط السميكة والمتسخة، بينما تغطي المضخات ذات المسمار المزدوج أوسع نطاق لزوجة بما في ذلك المواد غير التشحيمية، أما المضخات ذات المسمار الثلاثي فهي لا تقبل المنافسة في مهام التشحيم النظيفة ذات الضغط العالي. تشترك التصميمات الثلاثة في الفوائد الأساسية للتدفق السلس والتحضير الذاتي الجيد والتشغيل الموثوق به - مما يجعل المضخات اللولبية حلاً موثوقًا به عبر عدد لا يحصى من الصناعات.

هذه مضخة نقل ذات برغي واحد، ومكونات عملها الرئيسية هي برغي حلزوني غريب الأطوار (يشار إليه باسم الدوار) وجلبة لولبية (يشار إليها باسم الجزء الثابت) مع سطح حلزوني مزدوج على سطحها الداخلي. مبدأ التشغيل هو كما يلي: عندما يقوم المحرك الكهربائي بتحريك عمود المضخة للدوران، يدور المسمار حول محوره الخاص بينما يتدحرج في نفس الوقت على طول السطح الداخلي للغلاف، وبالتالي يشكل حجرات المضخة المغلقة. مع كل دورة للمسمار، يتم دفع السائل الموجود داخل الغرفة المغلقة بخطوة واحدة. مع استمرار دوران المسمار، يتم دفع السائل بنمط حلزوني من غرفة محكمة الغلق إلى أخرى، ويتم تفريغه في النهاية من جسم المضخة. المضخة اللولبية هي نوع جديد من آلات نقل السوائل التي توفر مزايا مثل الهيكل البسيط والتشغيل الآمن والموثوق وسهولة الاستخدام والصيانة والتفريغ المستمر والموحد والضغط المستقر.

1) نطاق واسع من الضغط (0-24 بار) ومعدل التدفق (من 1 لتر/ساعة إلى 200 م3/ساعة)؛ 2) قادرة على التعامل مع مجموعة واسعة من السوائل ونطاقات اللزوجة؛ 3) أداء شفط ممتاز مع إمكانية التحضير الذاتي؛ 4) تدفق موحد ومستمر، مع الحد الأدنى من الاهتزاز والضوضاء المنخفضة؛ 5) بالمقارنة مع المضخات الدوارة الأخرى، فهي أقل حساسية للهواء المحبوس والملوثات؛ 6) بناء قوي، مع سهولة التركيب والصيانة.
